Von Kupfer bis Edelstahl: Nano-Matrizen liefern konsistente Toleranzen bei exotischen Legierungen

Wenn Sie ein mittelgroßes Drahtwerk betreten, werden Sie zwei separate Ziehlinien sehen – eine für Kupfer, eine andere für Edelstahl – jede mit ihrem eigenen Behälter mit speziellen Formen, ihren eigenen Abrichtplänen und ihren eigenen Problemen. Kupfer ist weich und gummiartig; es verschmiert und verschweißt sich mit der Werkzeugoberfläche, wenn die Schmierung ausfällt. Edelstahl ist hart und abrasiv; Der Einlasswinkel nutzt sich innerhalb weniger Stunden ab und erfordert häufige Größenanpassungen. Jahrzehntelang behandelten Mühleningenieure diese Materialien als grundlegend unterschiedliche Kunden, die völlig unterschiedliche Formformulierungen erforderten. Dieses fragmentierte Denken weicht nun einer universellen Lösung.

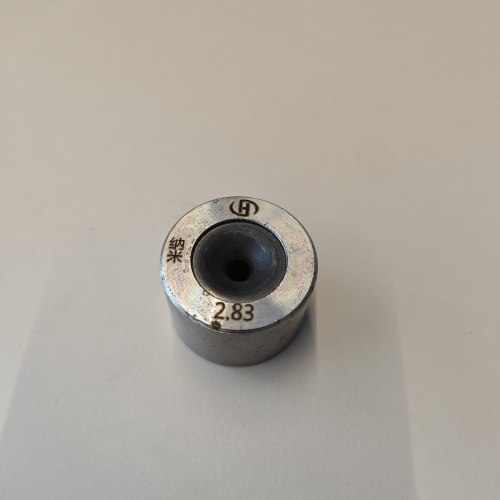

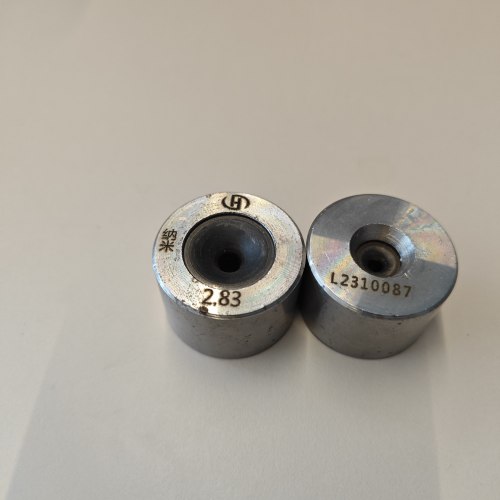

Das Aufkommen von Nano-Drahtziehwerkzeugen hat die Wirtschaftlichkeit der Produktion mehrerer Legierungen verändert. Diese Matrizen werden mit einer nanokristallinen Diamantbeschichtung oder einem PCD-Substrat hergestellt, das einer chemischen Gasphasenabscheidung im Submikrometerbereich unterzogen wird. Das Ergebnis ist eine Oberflächenhärte von über 8.500 HV und ein Reibungskoeffizient unter 0,05 – Werte, die über die alten Kompromisse zwischen Zähigkeit und Schmierfähigkeit hinausgehen. Mit einer einzigen nanotechnologischen Matrize können Kupferknüppel 12 Stunden lang verarbeitet werden. Anschließend muss nur die Winde abgewischt werden, um auf Bewehrungsdraht aus rostfreiem Stahl umzusteigen. Kein Werkzeugwechsel, keine Neukalibrierung des Matrizenkastens, keine verlorene Produktionszeit.

Für spezielle Linien zur Herstellung austenitischer Qualitäten bieten Drahtziehmatrizen aus rostfreiem Stahl mit nanostrukturiertem PKD einen dramatischen Sprung in der Langlebigkeit. Herkömmliche Wolframcarbid-Matrizen könnten 50 Tonnen 316-L-Draht überstehen, bevor die Lagerzone eine Ovalität entwickelt; Nano-Diamant-Versionen erreichen routinemäßig 180 Tonnen, bevor der Austrittsdurchmesser die Toleranz überschreitet. Diese Konsistenz führt zu weniger Drahtbrüchen – eine entscheidende Kennzahl, da jeder Bruch drei Minuten Ausfallzeit und einen Meter Ausschuss kostet. Ein japanischer Federhersteller berichtete, dass nach dem Austausch aller seiner rostfreien Matrizen gegen nanobeschichtete Einheiten die Bruchhäufigkeit von 2,7 pro 100 kg auf 0,4 gesunken sei und sich die Oberflächenbeschaffenheit seines Federdrahts von Ra 0,25 μm auf Ra 0,08 μm verbessert habe, ohne dass ein zusätzlicher Polierdurchgang erforderlich gewesen sei.

Auf der Kupferseite leiden Kupferdrahtziehmatrizen traditionell unter adhäsivem Verschleiß. Durch die Neigung des Kupfers, sich kalt mit dem Diamant zu verschweißen, entstehen Löcher, die dann den nachfolgenden Draht beschädigen. Nano-Chips mildern dies durch eine proprietäre Oberflächentextur – eine nanoskalige Wellung, die den Schmierfilm einfängt und den direkten Kontakt zwischen Metall und Chip reduziert. In einer südkoreanischen Anlage, die sauerstofffreies Kupfer für Elektromagnetdrähte herstellt, produzierten Nanodüsen 320 km durchgehenden Draht, bevor die ersten Anzeichen von Verschleiß auftraten, verglichen mit 135 km mit herkömmlichen polykristallinen Düsen. Darüber hinaus blieb die Durchmesserschwankung über diese 320 km innerhalb von ±0,0005 mm, eine Toleranz, die es dem Kunden ermöglichte, den Schritt der Größenanpassung nach dem Ziehen zu eliminieren.

Der rote Faden ist nicht nur die Langlebigkeit, sondern auch die Übertragbarkeit. Ein Nanochip, der auf Kupfer gut funktioniert, funktioniert auch auf Bronze, Messing, Nickellegierungen und sogar Titan gut, da sein Verschleißmechanismus durch Mikroabplatzungen und nicht durch chemische Affinität dominiert wird. Werksleiter können ihren Werkzeugbestand um die Hälfte reduzieren und dennoch eine strengere Qualitätskontrolle aufrechterhalten. Ein technischer Leiter eines deutschen Automobilkabelzulieferers drückte es so aus: „Früher hatten wir 15 verschiedene Matrizenmarken für 10 Legierungen auf Lager. Jetzt haben wir drei Nano-Matrizenprofile auf Lager und durchlaufen alles. Unsere Werkzeugkosten pro Tonne sind um 40 % gesunken, und wir haben den Fehler ‚falsche Matrize‘ beseitigt.“

Das ist die stille Revolution der Nanodraht-Ziehsteine: Sie verwandeln ein spezielles, legierungsspezifisches Werkzeug in einen universellen Helfer. Für Mühlen, die in einer Schicht mit Kupfer und in der nächsten mit Edelstahl jonglieren, ist die Nano-Matrize kein Upgrade – sie ist eine Erlaubnis zur Vereinfachung, Standardisierung und um sich keine Sorgen mehr über das Material auf der Spule zu machen.
