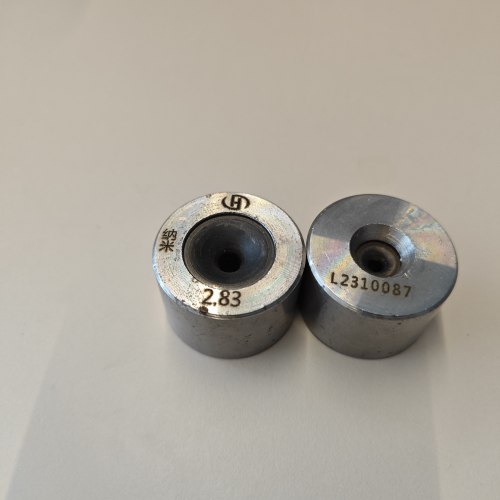

Nano-Drahtziehmatrizen vs. Standard-PKD – Vergleich der Drahtoberflächenbeschaffenheit von 0,02 mm

2026,06,13

Sie ziehen 0,02-mm-Kupferdraht für medizinische Sensoren oder Fine-Pitch-Steckverbinder. Die Oberfläche muss makellos sein – ein einziger Kratzer kann einen Kurzschluss oder einen Bruch verursachen. Ihr Standard PKD-Drahtziehsteine funktionieren, die Ausschussrate liegt jedoch bei 10–15 %.

Geben Sie Nano-Drahtziehsteine ein .

Was ist der Unterschied?

Standard -PKD-Drahtziehsteine (polykristalliner Diamant) haben Diamantkorngrößen von 5–25 Mikrometer. Die Oberflächenbeschaffenheit nach dem Polieren ist gut, die Korngrenzen hinterlassen jedoch mikroskopisch kleine Spitzen und Täler. Bei 0,02-mm-Draht sind diese Spitzen im Verhältnis zum Drahtdurchmesser signifikant.

Nano-Drahtziehsteine verwenden Diamantkörner unter 1 Mikrometer – oft 0,2–0,5 Mikrometer. Die polierte Oberfläche weist deutlich weniger und kleinere Spitzen auf. Ra-Werte von 0,002–0,005 Mikrometer sind erreichbar, verglichen mit 0,01–0,02 Mikrometer für Standard-PKD.

Der Test

Ein Hersteller medizinischer Drähte führte einen Vergleich durch. Gleicher Draht (0,02 mm Kupfer), gleiches Schmiermittel, gleiche Liniengeschwindigkeit. Sie zogen 100.000 Meter mit Standard -PKD-Drahtziehsteinen und 100.000 Meter mit Nano-Drahtziehsteinen .

Der Standard Drahtziehsteine produzierten Draht mit sichtbaren Kratzern bei 100-facher Vergrößerung. Ausschussquote: 12 %.

Die Nano-Drahtziehsteine erzeugten bei 200-facher Vergrößerung Draht ohne sichtbare Kratzer. Ausschussquote: 3 %.

Warum Nano gewinnt

Die kleinere Körnung ermöglicht eine echte Spiegelpolitur. Es gibt weniger Stellen, an denen Drahtmaterial haften kann (Aufnahme). Der Draht gleitet statt zu reißen. Bei ultrafeinem Draht ist das der Unterschied zwischen einem durchlaufenden Teil und einem Abfallbehälter.

Der Kompromiss

Nano-Drahtziehsteine kosten 30–50 % mehr als Standard-PKD. Außerdem sind sie bei der Handhabung spröder. Aber bei hochwertigen Produkten wie medizinischen Führungsdrähten, Steckverbindern für die Luft- und Raumfahrt oder feinen Bonddrähten amortisiert sich der Chip durch die geringere Ausschussrate innerhalb von Wochen.

Noch etwas

Nicht alle Ziehsteine für Nanodrähte sind gleich. Auf das Bindemittelmaterial kommt es an – Nickelbindemittel sind bei einigen Schmiermitteln korrosionsbeständiger als Kobalt. Und der Polierprozess muss spezialisiert sein; Standard-PKD-Polierer verfügen nicht über die Ausrüstung für Nanokörner.

Für Drähte über 0,1 mm eignen sich Standard-PKD-Drahtziehmatrizen. Für ultrafeinen Draht mit einer Stärke von 0,02 mm sind Ziehsteine für Nanodrähte kein Luxus, sondern eine Notwendigkeit. Der Unterschied in der Oberflächenbeschaffenheit ist unter der Vergrößerung sichtbar und in Ihrer Ausschussrate messbar. Wenn Ihre Kunden einwandfreien Draht verlangen, steigen Sie auf Nano um. Ihr Abfallbehälter wird die Geschichte erzählen.
